當前位置：首頁>產品中心>電控位移臺系列>SC步進電機控制器

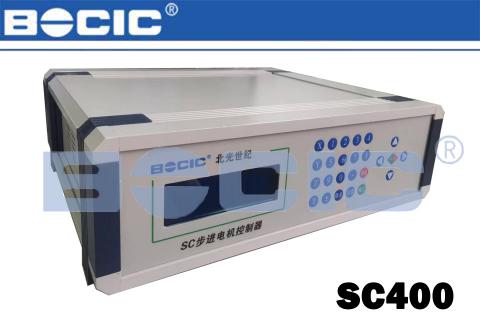

SC400步進電機控制器

      SC400系列步進電機控制器最多可以控制六軸電移臺，主要由電源、驅動器、控制板卡和顯示屏組成。

      運動控制卡具有四通道高速脈沖輸出接口，最高脈沖輸出頻率可達 200KHz；


      其控制核心由 CorexM4 高性能處理器組成；

      可以同步控制四軸，實現多軸聯動或單獨 PTP 運動；

      支持空間直線插補和第 1、2 軸的圓弧插補；


      配步進電機驅動器，常規為2到128細分
      高分辨率，實現微小位移
      配備與電移臺連接和與計算機連接的標準通訊接口
      提供軟件通訊協議，方便用戶二次開發
      運行穩定系統可靠性高


  • 產品介紹
  • 產品參數



    SC400系列步進電機控制器最多可以控制六軸電移臺，主要由電源、驅動器、控制板卡和顯示屏組成。

    運動控制卡具有四通道高速脈沖輸出接口，最高脈沖輸出頻率可達 200KHz；


    其控制核心由 CorexM4 高性能處理器組成；

    可以同步控制四軸，實現多軸聯動或單獨 PTP 運動；

    支持空間直線插補和第 1、2 軸的圓弧插補；


    配步進電機驅動器，常規為2到128細分
    高分辨率，實現微小位移
    配備與電移臺連接和與計算機連接的標準通訊接口
    提供軟件通訊協議，方便用戶二次開發



    運行穩定系統可靠性高


      功能特點




      1、可控制四軸步進電機。

      2、有相關操作按鍵和顯示屏，可以脫機控制。

      3、可在操作面板對轉脈當量、運行速度、運行距離、信號電平、反向間隙等參數進行設置。

      4、可外接搖桿進行運動操作，通過搖桿運行的位置數據，可在顯示屏和上位機軟件上同步顯示。

      5、有通用I/O接口，8個輸出、8個輸入，可用軟件通過I/O接口，對外圍設備進行控制。

      6、液晶屏顯示。

      7、可通過串口用上位機軟件來設置相關參數、控制相關設備運動。

      8、可四軸同動，XY兩軸圓弧插補。

      9、可通過運動控制軟件，實現程序段的運動，運動句間可設定停頓時間。

      10、可以在軟件上對各軸相關參數進行設置，并保存相關設置到軟件和板卡，用上位機軟件時，也可以讀取控制板卡上的相關參數。

      11、上位機軟件自動運行程序時，即可用相對坐標方式，也可用絕對坐標方式。

      12、有相應的函數庫，方便用戶開發自己的運動控制軟件。

      13、有相應的串口指令資料，客戶也可用串口發16進制指令進行控制。

      14、上位機軟件在Windows XP、Win7、Win10系統中均可使用。





型號

驅動軸數

驅動電機型號

外形尺寸

SC401/SC411

1

42/56步進電機

340×300×105

SC402/SC412

2

42/56步進電機

340×300×105

SC403/SC413

3

42/56步進電機

340×300×105

SC404/SC414

4

42/56步進電機

340×300×105

SC405B/SC415B

5

42/56步進電機

385×340×135

SC406B/SC416B

6

42/56步進電機

385×340×135

注：1、SC402為雙軸42步進電機對應控制器，SC412為雙軸56步進電機對應控制器；

           SC403為三軸42步進電機對應控制器，SC413為三軸56步進電機對應控制器；

           如有42和56混合使用控制器，請聯系公司

      2、五軸和六軸控制器不區分開環閉環，型號都以閉環為準
