- 產品介紹
- 產品參數

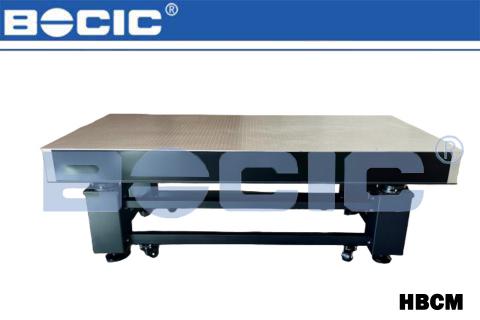

1、特點：結構堅固，價格相對較低，維護調整工作量少，對高頻振動有較好的隔振效果。
2、適用場景：廣泛應用于光學實驗、光通信、光譜實驗、激光干涉、全息應用、激光微細加工、精密計量儀器等領域。
3、臺面內部通常采用多層夾心式結構，由上臺面、蜂窩狀支撐結構和底面組成，上臺面一般為高導磁不銹鋼材料或弱導磁不銹鋼臺面。蜂窩狀支撐結構可以降低平臺整體重量，提高隔振性能。支撐部分采用剪切型多層復合橡膠隔振結構或阻尼隔震墊（如高分子復合橡膠等，能有效衰減振動能量，對高頻振動有良好的隔振能力）。
4、多重阻尼隔振平臺采用復合型振動隔離器與阻尼隔振墊的搭配，支架內部填充高分子阻尼材料。在一定條件下有效的隔離來自地面的振動，底部安裝調節裝置，極大的解決了地面不平坦的問題，搭配光學平臺使用，可選配腳輪，推薦對于振動要求較低的儀器使用，支架可定制無磁材質
|
型號 |
尺寸（mm） |
臺面厚度（mm） |
支腿數量 |
支腿外形（mm）
|
孔間距（mm） |
臺面重量（kg） |
|
HBCM-06-06 |
600×600 |
100 |
4 |
120×120 |
25×25 |
≈45 |
|
HBCM-09-06 |
900×600 |
100 |
4 |
120×120 |
25×25 |
≈65 |
|
HBCM-12-06 |
1200×600 |
100 |
4 |
120×120 |
25×25 |
≈84 |
|
HBCM-10-08 |
1000×800 |
100 |
4 |
120×120 |
25×25 |
≈96 |
|
HBCM-12-08 |
1200×800 |
100 |
4 |
120×120 |
25×25 |
≈112 |
|
HBCM-12-10 |
1200×1000 |
100 |
4 |
120×120 |
25×25 |
≈140 |
|
HBCM-15-10 |
1500×1000 |
200 |
4 |
200×200 |
25×25 |
≈206 |
|
HBCM-20-10 |
2000×1000 |
200 |
4 |
200×200 |
25×25 |
≈276 |
|
HBCM-30-10 |
3000×1000 |
300 |
6 |
200×200 |
25×25 |
≈498 |
|
HBCM-15-12 |
1500×1200 |
200 |
4 |
200×200 |
25×25 |
≈248 |
|
HBCM-18-12 |
1800×1200 |
200 |
4 |
200×200 |
25×25 |
≈302 |
|
HBCM-20-12 |
2000×1200 |
200 |
4 |
200×200 |
25×25 |
≈334 |
|
HBCM-24-12 |
2400×1200 |
200 |
4 |
200×200 |
25×25 |
≈401 |
|
HBCM-30-12 |
3000×1200 |
300 |
6 |
200×200 |
25×25 |
≈597 |
|
HBCM-35-12 |
3500×1200 |
300 |
6 |
200×200 |
25×25 |
≈698 |
|
HBCM-20-15 |
2000×1500 |
200 |
4 |
200×200 |
25×25 |
≈418 |
|
HBCM-24-15 |
2400×1500 |
200 |
4 |
200×200 |
25×25 |
≈501 |
|
HBCM-30-15 |
3000×1500 |
300 |
6 |
200×200 |
25×25 |
≈748 |
|
HBCM-35-15 |
3500×1500 |
300 |
6 |
200×200 |
25×25 |
≈872 |
|
HBCM-40-15 |
4000×1500 |
300 |
6 |
200×200 |
25×25 |
≈998 |
|
HBCM-42-15 |
4200×1500 |
300 |
6 |
200×200 |
25×25 |
≈1048 |
|
HBCM-48-15 |
4800×1500 |
400 |
8 |
200×200 |
25×25 |
≈1360 |
|
HBCM-54-15 |
5400×1500 |
400 |
8 |
200×200 |
50×50 |
≈1530 |
|
HBCM-60-15 |
6000×1500 |
400 |
8 |
200×200 |
100×100 |
≈1701 |
|
諸多尺寸未能完全列出，支持定制任意尺寸，如有其它尺寸需求，請聯系我們 |
||||||
注：選擇蜂窩粘接光學平臺時，型號應增加B，如HBCM-12-08B
